aneb, co je potřeba změnit, přidat nebo ubrat z původního přijímače. Postup byl ověřen na přijímači 337B-1 "BONNY". Bude stejný pro další podobné typy.

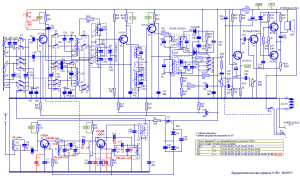

V následující tabulce je uveden seznam součástek, které bylo potřeba změnit. Původní tranzistory OC170 je vhodné nahradit typy s vyšším mezním kmitočtem. Vyhovují např. MESA GF506, GT346B. Oscilátor naladíme o MF níže. Při pečlivé práci není problém dosáhnout plné šířky pásma CCIR 20,5MHz (OIRT je široké jen 8,3MHz). Kromě přeladění VF obvodů se ukázalo nutné zvýšit zesílení MF zesilovače. Přijímač byl málo citlivý, signál nebyl zalimitovaný a byl tak zkreslený. To lze provést přidáním dalšího MF stupně nebo zvýšením zesílení stávajícího zesilovače. Přidání dalšího stupně je vzhledem ke stěsnané konstrukci obtížné. Jako vyhovující řešení se ukázalo zvýšit zesílení prvního stupně zvětšením emitorového proudu tranzistoru T3. Využijeme k tomu volný kontakt přepínače P1, který při VKV rozsahu připojí paralelně k emitorovému odporu R9 přídavný R9'. Pokud by volný kontakt k dispozici nebyl, musíme se obejít bez této úpravy. Na paralelní kombinaci R9, R9' bylo naměřeno 0.42V, což odpovídá IET3 = 1mA (před úpravou asi jedna třetina). Všechny provedené úpravy jsou na schématu zakresleny červeně. Součástky C7', C11' a R41 slouží pro zajištění (zvýšení) stability.
| Označení | Nová hodnota | Typ | Co je třeba udělat | |
| C6 | 6j8 | keramický, stabilit | změněn | |
| C8 | 22 | keramický, stabilit | změněn | |
| C15 | 22 | keramický, stabilit | změněn | |
| C13 | 3j3 | keramický, stabilit | změněn | |
| C10 | 3j3 | keramický, stabilit | změněn | |
| C10' | 33 | keramický, stabilit | přidán | |
| C7' | 4k7 | keramický, stabilit | přidán | |
| C12' | 4k7 | keramický, stabilit | přidán | |
| C9 | odstraněn | |||
| C16 | 1j0 | keramický, stabilit | nahrazen pevným kondenzátorem | |
| R41 | 10 | přidán (ve schématu zakreslen odpor 100, ve skutečnosti kolektor T1 připojen přímo k laděnému obvodu) | ||
| R9' | 680 | přidán, viz text výše | ||
| L2, L2' | snížen počet závitů z původních počtu o cca 2 závity. Nyní cívka bude mít 5 až 6 závitů drátu Ø 0.3 CuS na Ø 5mm, závit vedle závitu. Jádro zůstane původní Al. Ladit na střed pásma, tj. cca 97MHz | |||
| L3 | nové vinutí, 5 závitů drátu Ø 0.45 CuS na Ø 5mm, závity mírně roztaženy, jádro N01 ferit (červený kód), zkráceno na polovinu, smysl vinutí opačný než L2, L2'. Ladit při cca 88MHz na maximum šumu a kontrolovat na cca 107MHz opět na maximum šumu | |||
