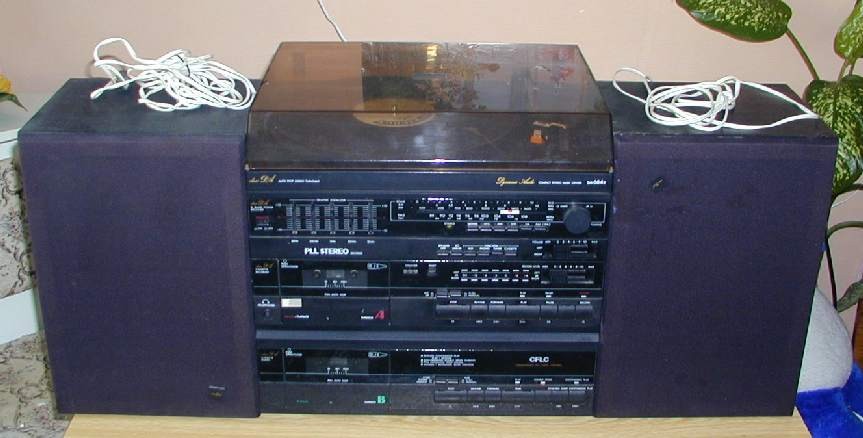

Tesla SM684E


Rok výroby/ Production: 1990/91


Popis: Kompaktní věž, obsahující gramofon, tuner, 2 kazetové magnetofony a výkonový zesilovač, s oddělenými reproduktory.

  • Gramofon HC30 s magnetodynamickou vložkou a koncovým vypínáním, rychlosti 33-45 ot.
  • Tuner - rozsahy KV, SV, VKV OIRT i CCIR, ruční ladění, AFC, přepínač mono/stereo.
  • Magnetofony - elektronicky ovládané jednomotorové mechaniky japonského původu, mechanika "A": přepínač Fe-Cr, ruční nebo automatické řízení záznamové úrovně, indikátory úrovně signálu ze svítivých diod LED, počitadlo pásku, mechanika "B" - jen přehrávání a převíjení, bez další výbavy. Funkce synchronizovaného rychlopřepisu a nekonečného přehrávání a převíjení zpět
  • Zesilovač - výkon 2x 10W, pětipásmový odpojitelný ekvalizér, přepínač zdrojů signálu, vstup a výstup pro externí zdroj signálu, vypínač reproduktorů.

    • Description: Compact system with gramo player, 2 cassette recorders, tuner and power amplifier, powered from AC net 220V.
  • Gramoplayer HC30, MM cartridge, 33/45 rpm
  • Tuner - AM (SW, MW), FM OIRT 66-73MHz, CCIR 88-108MHz, manual tuning, AFC, mono/stereo switch.
  • Cassette recorders - one motor full logic control, Fe-Cr switch, LED level indicator, manual/automatic level control, counter. Synchronized double speed dubbing, endless continuous play - rewind.
  • Amplifier - 2x 10W, 5 channel equaliser with switch off control, input selector, speaker switch.
