Tesla 305U "Talisman"

Rok výroby/ Production: 1949/51 (Tesla Praha - Hloubětín, n.p.)

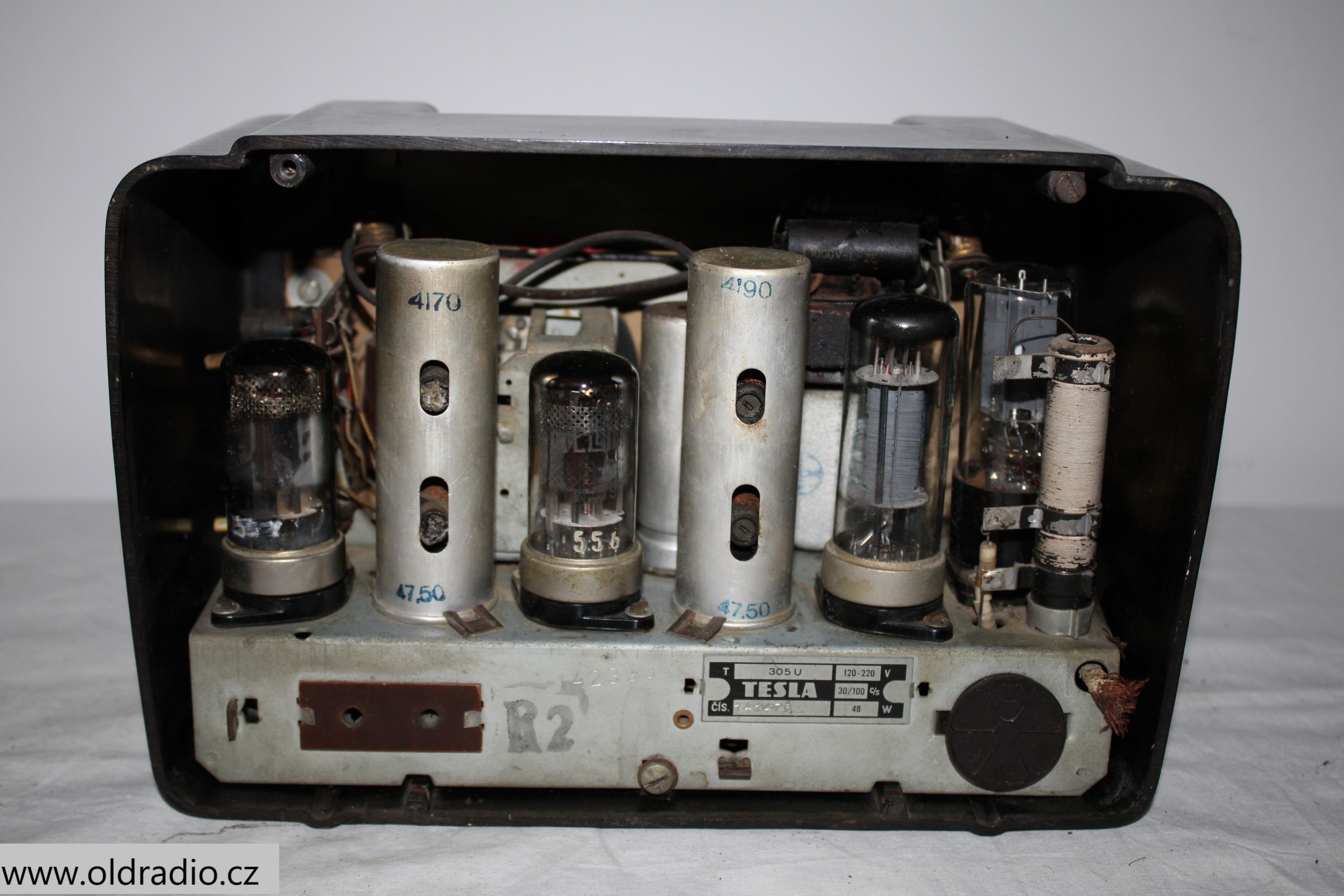

Elektronky/ Tubes: UCH21, UCH21, UBL21, UY1N

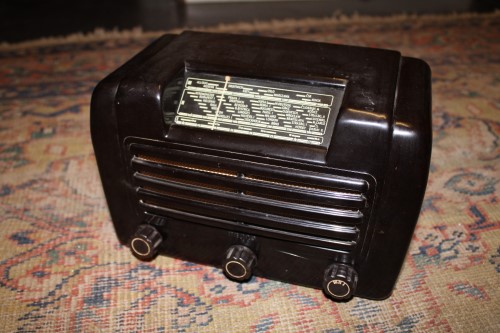

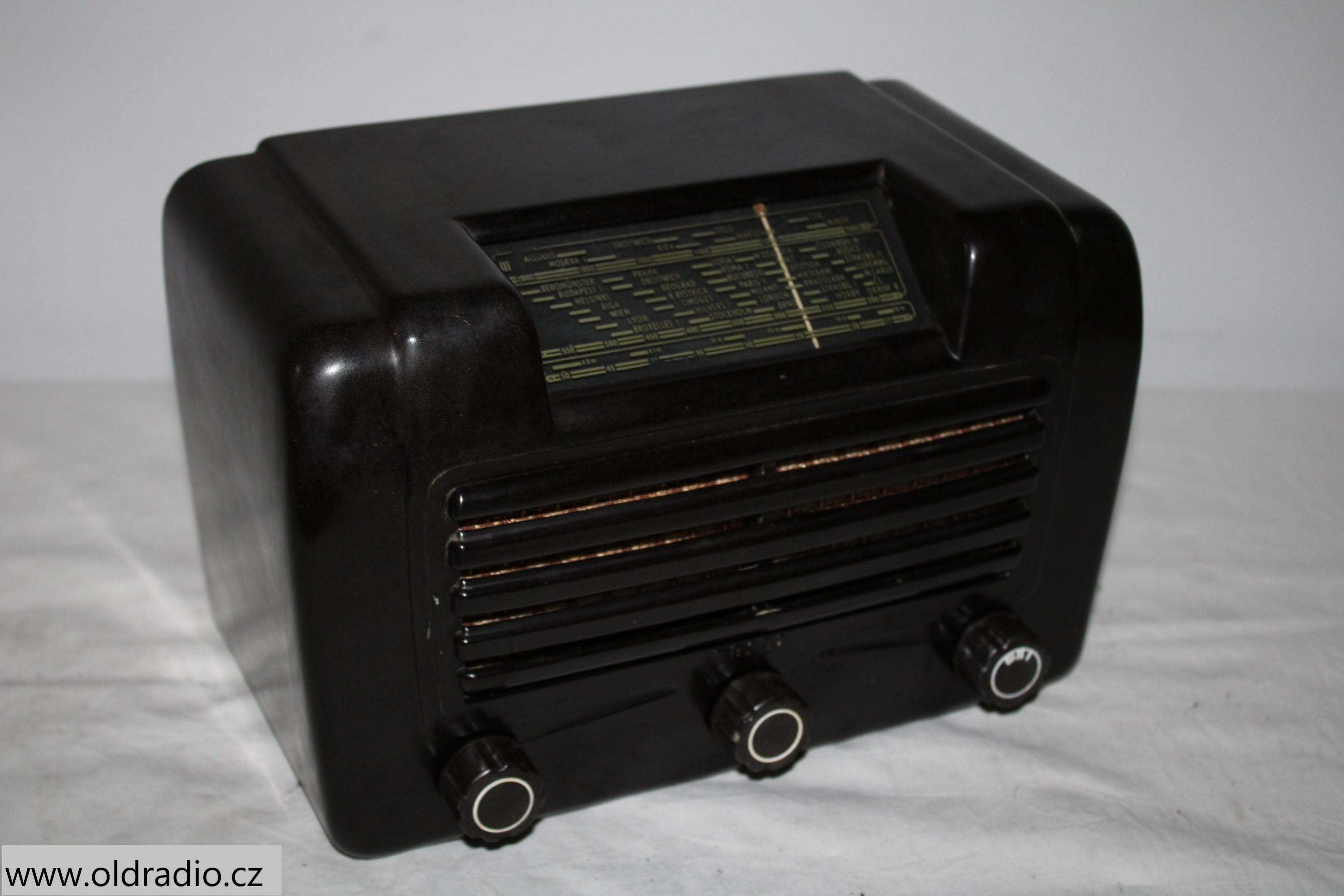

Popis: Šestiobvodový superhet (KV, SV, DV) s napájením ze střídavé i stejnosměrné sítě 120 a 220V/30-100Hz. Kulatý reproduktor o prům. 100 mm, skleněná stupnice, bakelitová skříň v barvě černé, bílé, tmavě červené nebo zelené (existují objednací čísla skříní v těchto barvách - černá obj. č.: ČP 770 50, bílá PF 257 02, červená PF 257 03, zelená PF 257 04 a k tomu knoflíky v příslušných barvách), papírová zadní stěna.

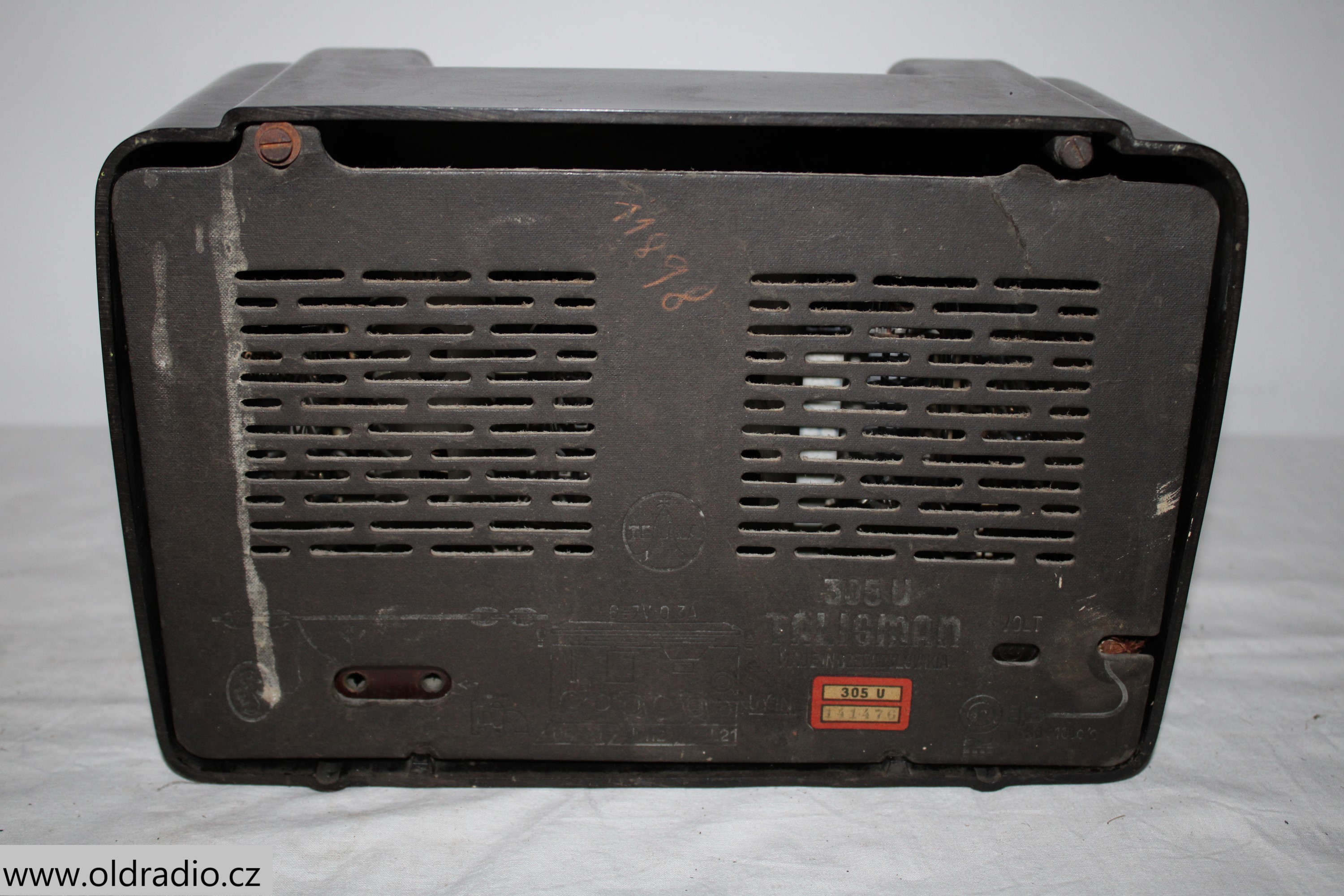

Předání výroby Talismanu z Tesly Pardubice do Hloubětína znamenalo změnu výrobních postupů podle zavedené technologické koncepce bývalé konstrukční kanceláře fy Philips. Jednalo se zejména o nahrazení hranatých mf cívek za válcové, plechová zadní stěna byla z bezpečnostních důvodů (ESČ) nahrazena papírovou, upevnění knoflíků doznalo změny rovněž kvůli bezpečnosti, kdy červík v bakelitovém knoflíku byl změněn na šroub, procházející hřídelí ovládacího prvku. Kosmetickou úpravou byla grafická změna stupnice.


Description: 6 circuit superhet (SW, MW, LW) with AC/DC 120/220 V/30-100Hz power net. Round speaker with 100 mm diameter, glass scale, bakelite cabinet, paper back cover. Many export versions with different wavebands, power supply, scales, IF frequency (304U, 305U-3 etc.)
