Tesla 4002A


Rok výroby/ Production: 1954/57 (Tesla Strašnice, n.p.)

Elektronky/ Tubes: 8x 6F32, 2x 6B31, 6BC32, 2x 6L31, 3x 6CC31, 6L50, 6Z31, 1Y32T, 2x AZ4, 2x ECH21, EM11, 25QP20

Cena / Price (1955): 2980,- Kčs

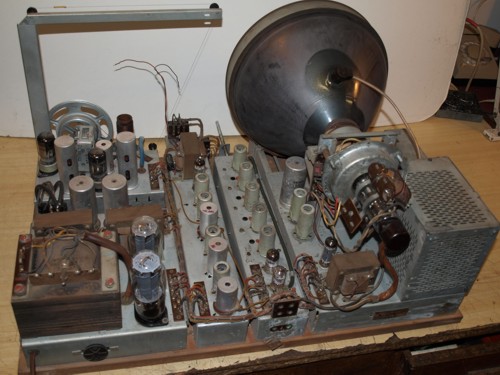

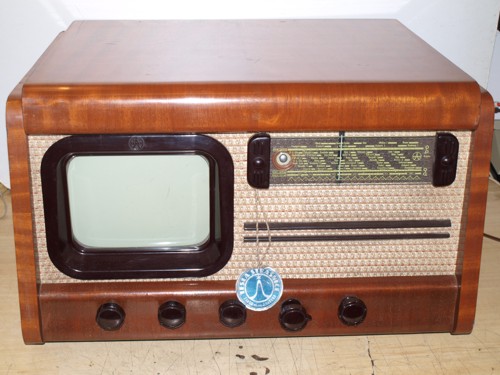

Popis: Přímozesilující televizní přijímač pro 1. kanál čs. tv. normy s mezinosným zpracováním zvukového doprovodu a rozhlasovým doplňkem - šestiobvodovým superhetem (KV, SV, DV) s napájením ze střídavé sítě 120 a 220V/50Hz. Přímá synchronizace obrazu, elektromagnetické vychylování a zaostřování obrazu, kulatá obrazovka o prům. 25 cm. Dřevěná skříň, bakelitový rámeček, skleněná stupnice rozhlasového přijímače, přední stěna potažená brokátem, dvě ozdobné dřevěné lišty. Přepínání příjmu rozhlasu, TV zvukového doprovodu a televize přepínačem žhavení příslušných obvodů přijímače a vyššího anodového napětí při provozu obrazové části.

Ke konci výroby došlo ke změně objímek elektronek z bakelitových s kovovým držákem na pertinaxové se stínicím plechem.

Přijímače se během let amatérsky i servisně předělávaly na větší obrazovky s úhlopříčkou 35 cm, vycházely návody na přestavby jednotlivých stupňů včetně úpravy na superhet.

K přijímačům se dodával anténní zesilovač, kterým bylo možno zvýšit citlivost přijímače z dosavadních 1,5mV na cca 100 uV za cenu mírného zhoršení kvality obrazu. Zesilovač se namontoval přímo do televizoru k vrchní části skříně a napájel se přímo ze zdroje přijímače. Obsahoval dvě elektronky 6F32.


Description: Linear TV receiver for 1st channel OIRT VHF with intermediate sound system 6,5 MHz powered from AC net 120-220V/50Hz. Installed AM (SW, MW, LW) 6 circuit superheterodyne receiver. Direct sychronisation, round CRT 25 cm, wooden cabinet, paper back and bottom covers, picture size controls on left side, electromagnetic focus. Function switch for TV/ TV sound only/ AM radio.

Available accessories: TV preamplifier with 2x 6F32 tubes for better sensitivity, installed into TV cabinet.
