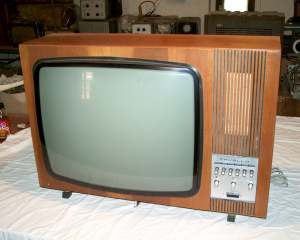

Tesla 4136U "Cavallo"

Rok výroby/ Production: 1973/74 (Tesla Orava, n.p.)

Elektronky/ Tubes: PCL85, PCL86, PCF802, PL504, PY88, DY86, A50-120W

Polovodiče/ Semiconductors: 3x KF124, 6x KC147, 2x KF173, KF167, KF504, 4x KY704, KY705, 2-GA206, KY130/80, KA503, 3x E25C5, MAA550, GA205. Kanálový volič není uveden.

Cena/ Price (1973) 4000,- Kčs


Popis: Pětipásmový (VHF/UHF) televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz) i CCIR (5,5 MHz). Šestitlačítková předvolba kanálů, ovládání hlasitosti, jasu a kontrastu, tlačítko tónové clony. Obrazovka o úhlopříčce 50 cm. Výstup pro nahrávání zvuku na magnetofon.

Konstrukce přijímače vychází ze souběžného modelu 4244U "Aramis". Šikmo uložené šasi, jediná deska plošného spoje obsahuje veškeré obvody, vyjma kanálového voliče. Vstupní obvody, obrazová a zvuková mezifrekvence jsou osazeny tranzistory, koncový zesilovač zvuku, vychylovací obvody a zdroj vysokého napětí elektronkami.

Dřevěná skříň, hliníkový panel potenciometrů. Černý lem kolem obrazovky.

Cavallo je malý ostrov ve Středozemním moři, ležící mezi Korsikou a Sardinií.


Description: VHF/UHF TV receiver powered from AC net 220V/50Hz. Antiimplosive 50 cm picture tube, linear VHF/UHF tuning, 6 preset buttons, tape recorder sound output, printed circuit board. Wooden cabinet, plastic back cover.
