Tesla 4206U "Astra"



Rok výroby/ Production: 1959/60 (Tesla Pardubice, n.p.)

Elektronky/ Tubes:

  • 4206U-2: PCC84, 2x PCF82, 4x EF80, 2x PABC80, 2x ECC82, 2x PL82, PL81, PY83, DY86, MW43-61 (430QP44)
  • 4206U-6: PCC84, 2x PCF82, 3x EF80, 2x PABC80, 3x ECC82, 2x PL82, PL83, PL81, PY83, DY86, MW43-61

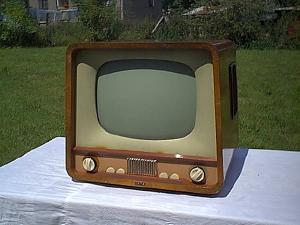

    • Popis: Dvanáctikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Napájení 220V/50Hz. Obrazovka s úhlopříčkou 43 cm, na přední stěně vlevo dvojknoflík pro ovládání hlasitosti, a tónové clony, vpravo přepínač kanálů a dolaďování. Čtyři menší knoflíky ovládají jas, kontrast a obě synchronizace. 2 reproduktory, středotónový na pravém boku a výškový vpředu pod ozdobnou mřížkou. Na zadní stěně konektor pro kabelové dálkové ovládání 4PN05014.

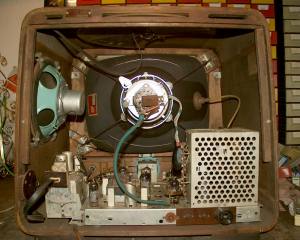

    Description: TV receiver with 43 cm picture tube, 12 channel VHF superheterodyn for 220V/50Hz AC power. Wooden cabinet, bakelite knobs, back and bottom covers from paper. Left double knob for volume, and tone control, right double knob for channel selector and tuning. Small 4 knobs for brightness, contrast and synchronisations control. 2 speakers, round on right side and small for high tones under mask. On back side connector for cable remote control 4PN05014 (volume, brightness).
