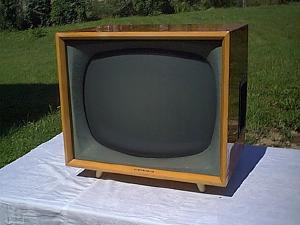

Tesla 4211U "Lotos"

Rok výroby/ Production: 1961/64 (Tesla Pardubice, n.p.)

Elektronky/ Tubes: PCC88, 2x PCF82, 5x EF80, PCL84, PCL82, PACB80, PL84, ECH81, EAA91, PL36, PY88, DY86, 531QQ44

Polovodiče/ Semiconductors: 2x 3NN41, 2x 7NN41, KA220/05

Cena/ Price (1961): 4500,- Kčs


Popis: Dvanáctikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz) a napájením ze střídavé sítě 220V/50Hz. Obrazovka s úhlopříčkou 53 cm, na pravém boku ovládání jasu, kontrastu, hlasitosti a přepínání kanálů s laděním. Tlačítková souprava pro vypínání sítě, zapínání brilancí, konvertoru IV pásma a zdůraznění basů a výšek v reprodukci. 2 reproduktory, středotónový na levém boku a výškový pod dnem přístroje. Na zadní stěně přípojka pro kabelové dálkové ovládání 4PN05029 (ovládání kontrastu, jasu, hlasitosti a vypnutí přístroje). Dřevěná skříň, papírová maska pod ochranným sklem, plastový zadní kryt, plošné spoje včetně cívek kanálového voliče. První čs. televizor s plošnými spoji a obrazovkou s vychylovacím úhlem 110 stupňů.

Existuji dvě provedení, 4211U-1 a 4211U-2. Častější provedení U-2 se liší od první verze drobnými změnami v zapojení, použitím usměrňovacího bloku KA220/05 namísto dovážené diody OY241, řazením elektronek ve žhavicím řetezci, ale hlavně změněnou topologie desky plošného spoje rozkladových obvodů.


Description: 12 channel VHF OIRT TV receiver for 220V/50Hz AC current. Sound system 6,5MHz. 53 cm picture tube with protective glass, on right side brightness, contrast, volume and channel carousel switch and tuning knob. On back cover connector for cable remote control 4PN05029 (brightness, contrast, volume and switch off). Wooden cabinet, paper mask under protective glass, plastic knobs and back cover. First Czechoslovakia TV receiver with printed circuit boards.
