Tesla 4260A "Dukla"


Rok výroby/ Production: 1974/76 (Tesla Orava, n.p.)

Elektronky/ Tubes: PCF802, PL504, PY88, A61-120W

Polovodiče/ Semiconductors: 21 tranzistorů, 23 diod, 2 IO



Popis: Pětipásmový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz) i CCIR (5,5 MHz). Plynulé ladění v rozsahu všech televizních pásem, 6 mechanických předvoleb ovládaných tlačítky, ovládání hlasitosti, tónové clony, jasu a kontrastu tahovými potenciometry. Obrazovka o úhlopříčce 61 cm. Výstup pro nahrávání zvuku na magnetofon.

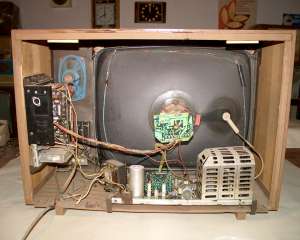

Přijímač 4260A "Dukla" z roku 1974 je prvním typem v řadě dalšího vývojového stupně čs. televizorů. Šasi přijímače je rozděleno na signálovou část zevnitř na levém boku skříně a zdrojovou a rozkladovou část na dně skříně. Obvody obrazové a zvukové mezifrekvence, koncový NF zesilovač zvuku, AVC a snímkový generátor jsou osazeny na samostatných modulech, zasunutých do základních desek pomocí řadových konektorů. Tranzistorový NF zesilovač byl v průběhu výroby nahrazem integrovaným obvodem MBA810.

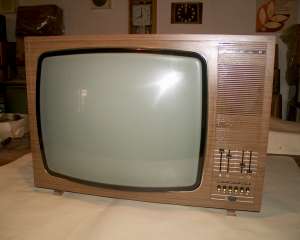

Dřevěná skříň, plastová maska povrchově upravená potiskem s motivem dřeva.

Dukla je město v jihovýchodní části Polska (bývalá historická Halič), v dnešním Podkarpatském vojvodství. Několik kilometrů jižně od Dukly na hranicích se Slovenskem se nachází Dukelský průsmyk, kde za druhé světové války probíhala Karpatsko-dukelská operace.


Description: VHF/UHF TV receiver powered from AC net 220V/50Hz. Antiimplosive 61 cm picture tube, 6 program tune buttons, tape recorder sound output, printed circuit boards, module construction. Wooden cabinet in various colors , plastic mask and back cover.
