Tesla 4312A "Hollar"

Rok výroby/ Production: 1959/60 (Tesla Strašnice, n.p.)

Elektronky - televizor/ Tubes - TV: PCC84, 4x PCF82, 4x EF80, ECH81, 6B32, PABC80, PL82, PL36, PY83, DY86, AW53-80

Elektronky - přijímač/ Tubes - receiver: ECC85, ECH81, 2x 6F31, 6B32, 6BC32, EF80, PL82, EM80, EZ81

Elektronky - magnetofon/ Tubes - tape recorder: EF86, ECC85, EL84, EL90, EM81, EZ81

Elektronky - zesilovač/ Tubes - amplifier: 2x ECC83, 2x 35L31, 2x 35Y31

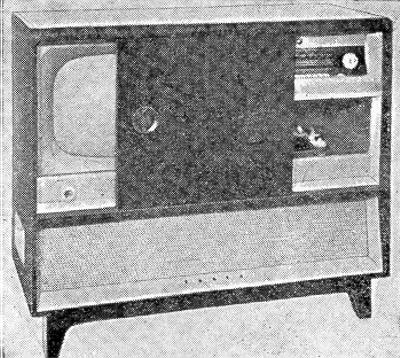

Popis: Hudební skříň - kombinace radiopřijímače 625A "Hymnus", televizoru 4310A "Marold", gramofonu MD1 a zesilovače Supraphon VZ1 s reproduktorovou soustavou v jedné skříni. Skříň se vyráběla pouze na objednávku.

Televizor: Tesla 4310A "Marold" - šestikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Napájení 120 nebo 220V/50Hz. Obrazovka s úhlopříčkou 53 cm, na přední stěně vlevo dvojknoflík pro ovládání hlasitosti, a tónové clony, vpravo přepínač kanálů a dolaďování. čtyři menší knoflíky pod spodní hranou ovládají jas, kontrast a obě synchronizace. Přípojka na kabelové dálkové ovládání jasu a hlasitosti 4PN05014.

Přijímač: Tesla 625A "Hymnus" - osmiobvodový AM (KV1, KV2, SV1, SV2, DV) a desetiobvodový FM (VKV OIRT) superhet. Tlačítkové přepínání vlnových rozsahů a zapínání přijímače, elektronkový indikátor vyladění, oddělená regulace výšek a hloubek, natáčecí feritová anténa,

Gramofon: MD1, čtyřrychlostní 16, 33, 45, 78 otáček, polystyrenová přenoska PK3 s piezoelektrickou vložkou VK5 se dvěma hroty pro standardní a dlouhohrající desky. Zařízení pro samočinnou výměnu 10 gramofonových desek, možnost opakování desky, přeskočení desky, vypnutí během přehrávání.

Reproduktory: 5, dva kruhové 273 mm a 3 oválné 200x151 mm.

Václav Hollar (13. července 1607 v Praze – 25. března 1677 v Londýně), známý pod latinizovanou formou jména Wenceslaus Hollar Bohemus a poněmčenou Wenzel Hollar, byl český barokní rytec a kreslíř.


Description: TV console with AM/FM receiver and gramoplayer powered from AC net 120-220V/50Hz.

TV receiver: Tesla 4310U "Marold" with 53 cm picture tube, 62 channel superheterodyn. Wooden cabinet, bakelite knobs, back and bottom covers from paper. Left double knob for volume, and tone control, right double knob for channel selector and tuning. Small 4 knobs for brightness, contrast and synchronisations control. Connector for cable remote control (brightness, volume).

Receiver: Tesla 625A "Hymnus" 8 circuit AM (SW1, SW2, MW1, MW2, LW), 10 circuit FM superheterodyne. Rotate ferrite antena, tube tuning indicator, wave keyboard switch, bass/treble control.

Gramoplayer: MD1, changer for 10 records, 16, 33, 45, 78 rpm.

5 speakers, 2 round 273 mm, 3 eliptic 200 x 151 mm.
