Tesla 4314A "Brožík"


Rok výroby/ Production: 1959/60 (Tesla Strašnice, n.p.)

Elektronky - televizor/ Tubes - TV: PCC84, 4x PCF82, 4x EF80, ECH81, 6B32, PABC80, PL82, PL36, PY83, DY86, AW53-80

Elektronky - přijímač/ Tubes - receiver: ECC85, ECH81, 2x 6F31, 6B32, 6BC32, EF80, PL82, EM80, EZ81

Elektronky - magnetofon/ Tubes - tape recorder: EF86, ECC85, EL84, EL90, EM81, EZ81

Elektronky - zesilovač/ Tubes - amplifier: 2x ECC83, 2x 35L31, 2x 35Y31

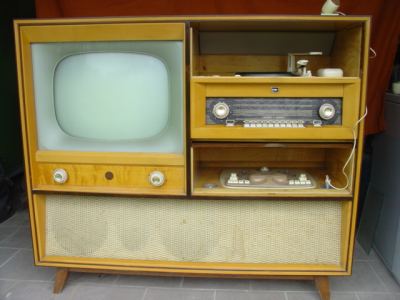

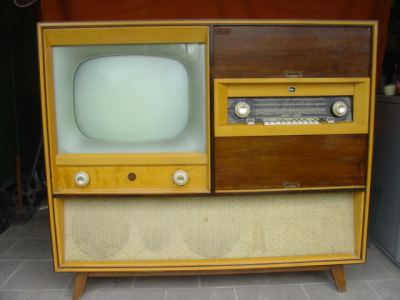

Popis: Hudební skříň - kombinace radiopřijímače 625A "Hymnus", televizoru 4310A "Marold", magnetofonu MF52, gramofonu MD1 a zesilovače Supraphon VZ1 s reproduktorovou soustavou v jedné skříni. Skříň se vyráběla pouze na objednávku.

Televizor: Tesla 4310A "Marold" - šestikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Napájení 120 nebo 220V/50Hz. Obrazovka s úhlopříčkou 53 cm, na přední stěně vlevo dvojknoflík pro ovládání hlasitosti, a tónové clony, vpravo přepínač kanálů a dolaďování. čtyři menší knoflíky pod spodní hranou ovládají jas, kontrast a obě synchronizace. Přípojka na kabelové dálkové ovládání jasu a hlasitosti 4PN05014.

Přijímač: Tesla 625A "Hymnus" - osmiobvodový (KV1, KV2, SV1, SV2, DV) a desetiobvodový (VKV) superhet. Tlačítkové přepínání vlnových rozsahů a zapínání přijímače, elektronkový indikátor vyladění, oddělená regulace výšek a hloubek, natáčecí feritová anténa,

Magnetofon: MF52, Přístroj s reverzním chodem, dvoustopý, rychlost posuvu pásku 9, 19 cm/s, samostatná mazací a univerzální hlava pro oba směry posuvu pásku. cívky o průměru 18 cm, kmitočtový rozsah 60-10000 kHz při 19 cm/s a pásku Supraphon "L". Obousměrný hysterezní motor s oběžným rotorem tvoří přímo hnací hřídel, pohánějící pásek. Unašeče cívek mají elektromagnetické a třecí spojky, veškeré funkce jsou ovládány nepřímo přes elektromagnety a dají se ovládat dálkovým kabelovým ovladáním. Přepínání vstupů signálu (mikrofon, přenoska, radio), magické oko jako indikátor vybuzení při nahrávání, konektor dálkového ovládání, výstup na reproduktor.

Gramofon MD1: Samočinný měnič až 10 gramofonových desek o průměrech 17, 25 a 30 cm, možnost opakování poslední desky, přehrávání jednotlivých desek. Rychlosti 16, 33, 45, 78 otáček.

Reproduktory: 5, dva kruhové 273 mm a 3 oválné 200x151 mm.

Václav Brožík (5. března 1851 Třemošná – 15. dubna 1901 Paříž) byl český akademický malíř.


Description: TV console with AM/FM receiver, gramoplayer and tape recorder powered from AC net 120-220V/50Hz.

TV receiver: Tesla 4310U "Marold" with 53 cm picture tube, 62 channel superheterodyn. Wooden cabinet, bakelite knobs, back and bottom covers from paper. Left double knob for volume, and tone control, right double knob for channel selector and tuning. Small 4 knobs for brightness, contrast and synchronisations control. Connector for cable remote control (brightness, volume).

Receiver: Tesla 625A "Hymnus" 8 circuit AM (SW, MW, LW), 10 circuit FM superheterodyne. Rotate ferrite antena, tube tuning indicator, wave keyboard switch, bass/treble control.

Gramoplayer MD1: Autochanger for 10 records with any diameter from 17, 25, 30 cm size, speed 16, 33, 45, 78 rpm.

Tape recorder: Tesla MF52, 2 tracks, 2 speed reverse tape recorder (9, 19 cm/s), powered from AC net 120-220V/50Hz. 4 heads, frequency range 60-10000Hz (19 cm/s). Metal cabinet, upper and bottom cover from hardened paper. Relay controlled functions, remote cable control available, input selector, tube record level indicator, 18 cm reels.

5 speakers, 2 round 273 mm, 3 eliptic 200 x 151 mm.
