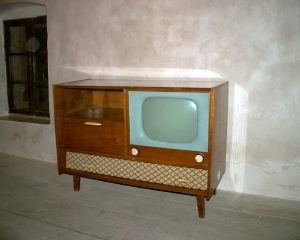

Tesla 4317U "Muráň"

Rok výroby/ Production: 1960/61 (Tesla Orava, n.p.)

Elektronky/ Tubes: PCC84, 2x PCF82, 5x EF80, PABC80, PL82, PCL82, ECC82, PL81, PY83, DY86, 430QP44

Polovodiče/ Semiconductors: 7NN41, 40VS380


Popis: Stojanový dvanáctikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Obrazovka s úhlopříčkou 43 cm, na přední stěně vlevo knoflíky pro ovládání hlasitosti s vypínačem sítě, tónová clona, vpravo přepínač kanálů a dolaďování. Pod spodní hranou regulátor kontrastu, řádkového a snímkového kmitočtu, jasu. Na zadní stěně konektor pro kabelové dálkové ovládání 4PN05014, regulátor zaostření, vyjasňovač, výška obrazu a linearita. Vyjímatelné přední ochranné sklo umožňuje dle potřeby čistit obrazovku od prachu. Přípojka drátového rozhlasu, vývod na připojení reproduktorového výstupu z jiného přijímače, prostor pro vestavění gramofonu. Dvoupásmová reproduktorová soustava s přepínáním zdroje signálu tlačítky TV-DR-RADIO. Na pravém boku skříně regulátor hlasitosti drátového rozhlasu.

Muráň je obec na Slovensku v okrese Revúca. Leží těsně vedle Národního parku Muráňská planina, v jeho ochranném pásmu.


Description: All tube TV console receiver with 12 channel carousel program switch. Sound system 6,5 MHz (OIRT). Picture screen with 43 cm diameter. Knobs on front side: left side - volume/power switch and tone control, right side - channel carousel switch and tuning. Knobs under mask - from left to right - contrast, horizontal and vertical synchronization, brightness. On back side connector for cable remote control 4PN05014 (volume, brightness), horizontal size and linearity, magnetic focus, antenna. Wooden cabinet, glass protection of screen. 2 speakers, sound source switch for TV sound, external radio and wire radio broadcasting.
