Supraphon LE59


Rok výroby/ Production: 1960/61 (Gramofonové závody n.p., Litovel)

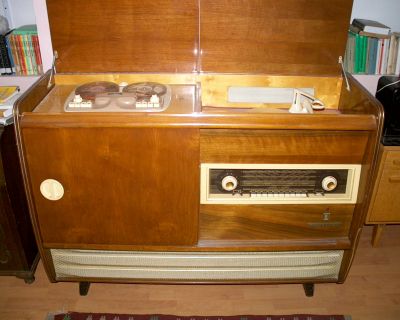

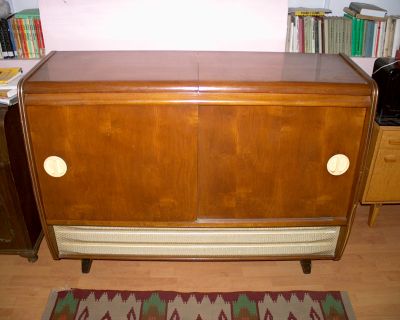

Popis: Hudební skříň - kombinace radiopřijímače, gramoměniče a magnetofonu s výkonovým zesilovačem a reproduktorovou sestavou v jedné skříni.

Přijímač: Tesla 625A "Hymnus", osmiobvodový AM (KV1, KV2, SV1, SV2, DV), desetiobvodový FM (VKV OIRT) superhet s tlačítkovým přepínáním rozsahů, šířky pásma a gramoreprodukce, plynulou regulací výšek a basů, elektronickým indikátorem vyladění, natáčecí feritovou anténou a samostatným laděním na AM a FM.

Elektronky: ECC85, ECH81, 2x 6F31, 6B32, 6BC32, EF80, PL82, EM80, EZ81

Gramofon: Samočinný měnič MD020 na 10 desek o průměru 17, 25 nebo 30 cm s automatickým rozlišovačem průměru, rychlosti 16, 33, 45, 78 ot/min, funkce opakování téže desky, přeskočení desky, vypnutí po přehrátí poslední desky. Ve funkci přehrávání jednotlivých desek ruční volba průměru desky. V příslušenství středovka pro jednu desku, středovka pro 10 desek s běžným středovým otvorem a středovka pro SP desky o průměru 17 cm a velkým středovým otvorem. Krystalová přenoska s dvěma safírovými hroty pro standardní a dlouhohrající desky.

Magnetofon: Supraphon MF52, dvoustopý, rychlost 9 a 19 cm/s, oboustranný chod změnou směru otáčení motoru, rychlé převíjení oběma směry, cívky o průměru 18 cm, možnost dálkového kabelového ovládání, magické oko jako indikátor modulace při nahrávání. Kmitočtový rozsah při 9,5 cm 60-6000 Hz, při 19 cm 80-10000 Hz při použití pásku Supraphon "L". V příslušenství piezoelektrický mikrofon se stojánkem.

Elektronky: EF86, ECC85, EL90, EL84, EM81, EZ81

Zesilovač: Supraphon VZ010, výkon 10W, frekvenční rozsah 10Hz-300kHz v pásmu 3dB.

Elektronky: 2x ECC83, 2x PL84, 2x PY82

Reproduktory: 4, jeden kruhový 270 mm vyzařující zespodu skříně, jeden kruhový 200 mm a dva oválné 150 x 200 mm vyzařující dopředu.

Změna v provedení: část série (LE59A) byla vyrobena bez magnetofonu MF52, který byl značně poruchový. V jeho prostoru byly umístěny přihrádky pro další gramodesky a skříň má navíc dva výškové reproduktory o průměru 100 mm.
