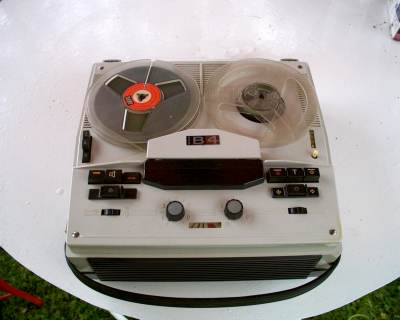

Tesla B4 - ANP220, ANP221
Rok výroby/ Production: 1965 - 1970 (Tesla Přelouč, n.p.)
Polovodiče/ Semiconductors: 5x 106NU70, 105NU70, 2x 2NU72, 2x GC507, GC500, GC515, 3NU72, 104NU71, GA204, GA207, 2x KY701
Rozměry/ size: 315 x 300 x 120 mm, hmotnost/ weight: 6,8 kg
Popis: Stolní tranzistorový čtyřstopý třírychlostní monofonní cívkový magnetofon s napájením ze střídavé sítě 120/220V. Rychlost 2,38; 4,75 a 9,53 cm/s, kmitočtový rozsah 50-15000Hz. Cívky o prům. 15 cm, vestavěný reproduktor, indikátor záznamu, regulátor hlasitosti a tónové clony, možnost směšování dvou signálů při nahrávání a trikový záznam (nahrávání do již uskutečněného záznamu bez jeho smazání), možnost dálkového ovládání pauzy). Plastová skříň, dno i odklopný kryt.
Přístroj byl poprvé představen jako prototyp v roce 1963 pod názvem Astra, jeho fotografie vyšla na titulní straně Amatérského rádia. Do výroby se dostal později s úpravami designu a názvem B4. Od předchozí řady Sonet, Sonet Duo a Sonet B3, vycházející z jednotné mechaniky, se lišil zcela revoluční konstrukcí, osazením pouze tranzistory, malými rozměry a nízkou hmotností.
Zásadní konstrukční vlastnosti řady B4:
- Motor s oběžným rotorem systému Papst
- 3 rychlosti ovládané tlačítky, nemožnost přepínat za chodu
- Letmo uložená přítlačná kladka, ovládání elektromagnetem - možnost dálkového ovládání pauzy)
- Čtyřmístné počitadlo
- Ovládání rychlého převíjení osvědčeným šoupátkem
- Stálá rychlost navíjecího unašeče a rychlých chodů, nezávisle na zvolené rychlosti posuvu
B4-ANP220: První série "béčtyřek" se lišila zejména konstrukcí spojek unašečů pásku (3 lamely z tvrzeného papíru jako rázové spojky a dvoustupňové unašecí a brzdicí spojky) a jinými funkcemi potenciometrů na panelu přístroje (prostřední pravý potenciometr slouží jak pro nahrávání, tak i pro hlasitost přehrávání, při stisku obou tlačítek stop lze jejich signály směšovat oběma prostředními regulátory. Krajní pravý potenciometr slouží jen při záznamu jako hlasitost příposlechu).
B4-ANP221: Typické provedení B4. Unašeče mají jednoduchou konstrukci s jedním třecím segmentem, prostřední potenciometry slouží pouze k nahrávání (levý pro mikrofon, pravý pro vstupy radio nebo gramo). Skříň magnetofonu se lisovala z různobarevných plastů, nejběžnější provedení je šedý panel a černé víko+spodní kryt. Otvor pro indikátor záznamu se z původního lichoběžníkového změnil na obdélníkový, označení typu B4 bylo dříve stříbrného plastického provedení, poté se zavedla lepená plechová destička s červenočerným nápisem. K příslušenství přístroje patří transportní textilní obal se zavíráním na zip.
Description: All transistor mono tape recorder with 4 tracks, 3 speed (2,38; 4,75; 9,53 cm/s), for 120/220V AC. Frequency characteristic 50-15000Hz. Record level indicator, tone control, 2 channel record mixer, trick recording, Pause remote cable control available. Plastic cabinet, covers and buttons.
