B56

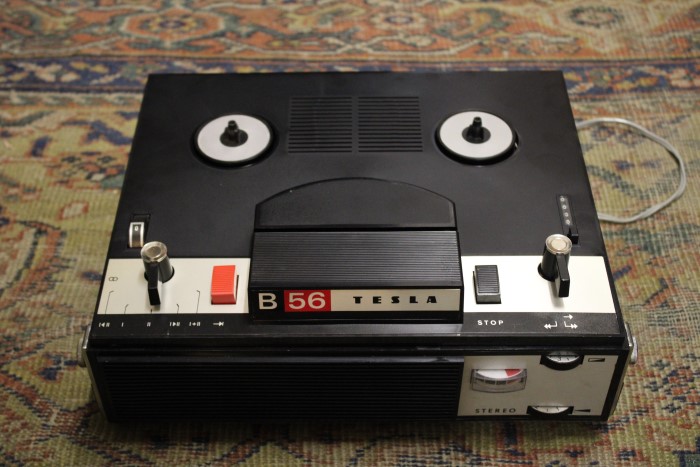

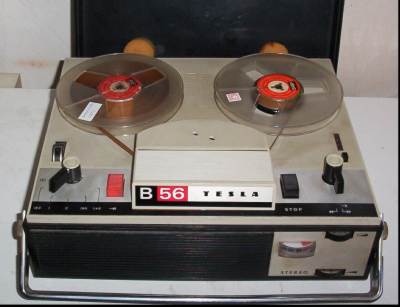

Tesla B56 - ANP256

Rok výroby/ Production: 1970-72

Polovodiče/ Semiconductors: 6x KC508, KC509, 2x 155NU70, GC511/521, 2x GA203, 2x KY701

Rozměry/ Size: 340 x 285 x 130 mm, hmotnost/ weight: 6,5 kg


Schema zapojení. Schematic diagram. Návod k obsluze.

Popis: Stolní čtyřstopý jednorychlostní stereofonní cívkový magnetofon s napájením ze střídavé sítě 120/220V. Rychlost 9,53 cm/s, kmitočtový rozsah 50 - 14000Hz. Cívky o prům. 18 cm, vestavěný reproduktor, ručkový indikátor záznamu, čtyřmístné počitadlo, jeden výkonový zesilovač. Mechanika odvozená z typu B5. Plastová skříň, dno i odklopný kryt, odnímatelná rukojeť pro přenášení. Přepínač funkcí s možností přepisu ze stopy na stopu. Pro stereofonní přehrávání bylo nutno přístroj připojit ke sterofonnímu výkonovému zesilovači.


Description: Stereo tape recorder with 4 tracks, 1 speed (9,53 cm/s), for 120/220V AC. Frequency characteristic 50 - 14000Hz. Record level indicator, counter, mono power amplifier with installed speaker. Plastic cabinet, covers and buttons. For stereo playing external stereo amplifier is necessary.
