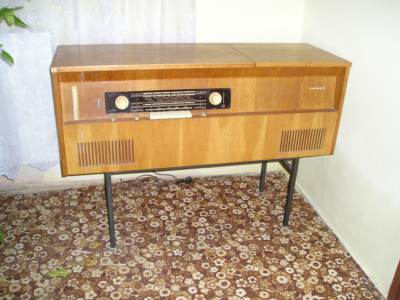

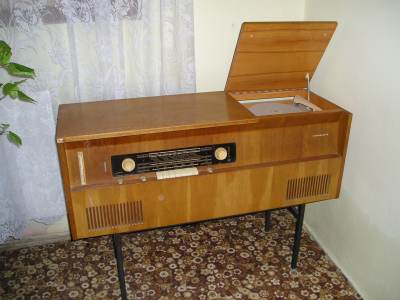

Tesla 1118A "Capella"


Rok výroby/ Production: 1966/67 (Tesla Bratislava, n.p.)

Elektronky/ Tubes: ECC85, ECH81, EBF89, EAA91, 2x ECL86, EM84


Popis: Šestiobvodový (KV, SV, DV) a osmiobvodový (VKV) superhet s dvoukanálovým výkonovým zesilovačem a napájením ze střídavé sítě 120-220V/50Hz. Vestavěný stereofonní gramofon HC646 (16, 33, 45, 78 ot.). Provedení 1118A-5 obsahuje dekodér TSD3A pro příjem stereofonního vysílání dle normy FCC Multiplex. Tlačítkové přepínání vlnových rozsahů a zapínání přijímače, elektronkový indikátor vyladění, oddělená regulace výšek, hloubek a vyvážení kanálů, natáčecí feritová anténa, vestavěné dvoupásmové reproduktorové soustavy, skleněná stupnice, dřevěná skříň, odklopné víko s gramofonem. Přijímač je typu 1020A "Capriccio".


Description: 6 circuit AM (SW, MW, LW) - 8 circuit FM OIRT (66-73 MHz) stereo superheterodyn with stereo gramophone player HC646 (16, 33, 45, 78 rpm) for AC 120-220V/50Hz power supply. Keyboard for band and power switch, tube tuning indicator, bass/ treble/ balance control, ferrite antena rotation control knob. Wooden cabinet, glass scale, opening cover with player. 2-way speakers. Version 1118A-5 have stereo decoder TSD3A for stereo FCC-Multiplex broadcasting. Based on the 1020A "Capriccio" receiver.
