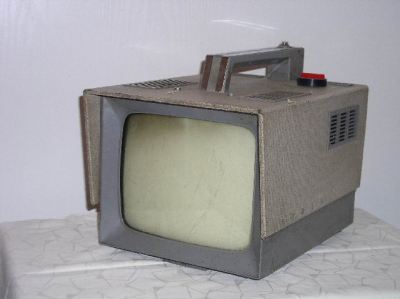

Tesla 4151AB "Camping"

Camping Rok výroby/ Production: 1966

Polovodiče/ Semiconductors: 6x GF505, 4x OC170, KF504, 5x OC70, 4x GC500, 2NU74, 2x 156NU70, 2x GS501, KF506, 155NU70, KU601, KU605, 6NU74, 2x GA201, 2x GA203, 2-GA206, GA205, 4NZ70, KY702, KY705, KY711, 2x KY708, 2x KA502.

Elektronky/ Tubes: 251QQ44, DY86.

Popis: Přenosný tranzistorový dvanáctikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Napájení ze střídavé sítě nebo autobaterie 12V. Obrazovka s úhlopříčkou 25 cm, ovládání jasu, kontrastu, hlasitosti. Plechová skříň, plastová maska, teleskopická anténa, výstup pro magnetofon, vestavěný síový napájecí zdroj. Ovládání hlasitosti, jasu, kontrastu a snímkové synchronizace na zadní stěně, tlačítka pro zapínání druhu napájení, dobíjení akumulátoru, dálkový příjem. Odklápěcí desky plošných spojů, elektronka DY86 jako VN usměrňovač.


Description: Portable all transistor VHF TV receiver (OIRT sound 6,5MHz) powered from AC net 220V/50Hz or DC 12V from car accu. 28 cm picture tube, metal cabinet, plastic mask. Printed circuit board, tube DY86 like HV rectifier, brightness, contrast, volume and vertical synchro controls on back. Buttons for net/battery power, accu charging, DX receiving.
