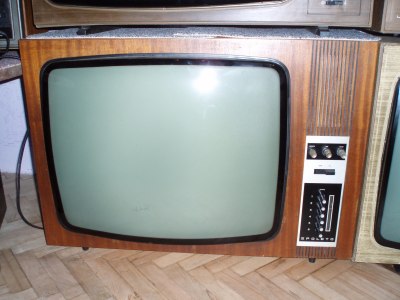

Tesla 4243U "Spoleto"

Rok výroby/ Production: 1972/73 (Tesla Orava, n.p.)

Elektronky/ Tubes: PCL85, PCL86, PCF802, PL504, PY88, DY86, A61-120W

Polovodiče/ Semiconductors: 3x KF124, 6x KC147, 2x KF173, KF167, KF504, 4x KY704, KY705, 2-GA206, KY130/80, KA503, 3x E25C5, MAA550, GA205. Kanálový volič není uveden.


Popis: Pětipásmový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz) i CCIR (5,5 MHz). Plynulé ladění v rozsahu všech televizních pásem, šest mechanických předvoleb ovládaných tlačítky voliče KTJ92-T, ovládání hlasitosti, jasu a kontrastu otočnými potenciometry. Obrazovka o úhlopříčce 61 cm. Výstup pro nahrávání zvuku na magnetofon.

Konstrukce přijímače vychází z osvědčeného modelu 4244U Aramis z roku 1971. Šikmo uložené šasi, jediná deska plošného spoje obsahuje veškeré obvody, vyjma kanálového voliče. Vstupní obvody, obrazová a zvuková mezifrekvence jsou osazeny tranzistory, koncový zesilovač zvuku, vychylovací obvody a zdroj vysokého napětí elektronkami.

Dřevěná skříň, plastová maska, hliníkový panel pod ovládacími prvky. Ozdobný lem kolem obrazovky.


Description: VHF/UHF TV receiver powered from AC net 220V/50Hz. Antiimplosive 61 cm picture tube, 6 program tune buttons, tape recorder sound output, printed circuit board. Wooden cabinet, plastic mask and back cover.
