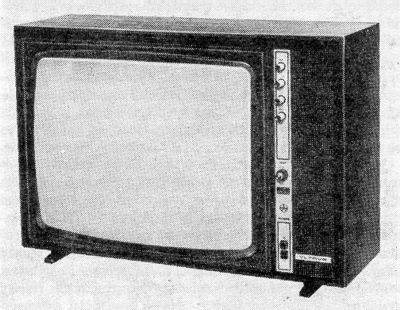

Tesla 4258U "Vltava"

Rok výroby/ Production: 1973/74

Elektronky/ Tubes: PCL85, PCL86, PCF802, PL504, PY88, DY86, A61-120W

Polovodiče/ Semiconductors: 3x KF124, 6x KC147, 2x KF173, KF167, KF504, 4x KY704, KY705, 2-GA206, KY130/80, KA503, 3x E25C5, MAA550, GA205. Kanálový volič: 2x GF507, GF507R, KF125, 3x KA204, KZZ73, KA236

Popis: Třípásmový (VHF) televizní přijímač s vestavěným UHF konvertorem na 24. kanál IV. televizního pásma - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz) i CCIR (5,5 MHz). Plynulé ladění v rozsahu VHF televizních pásem, ovládání hlasitosti, tónové clony, jasu a kontrastu otočnými potenciometry. Obrazovka o úhlopříčce 61 cm. Výstup pro nahrávání zvuku na magnetofon. Tři verze přijímače se liší číslem VHF kanálu, na který je konvertován 24. kanál UHF pásma a počtem kanálů VHF pásma. Přijímač se vyráběl pro službu Tesla Multiservis, která jej pronajímala na splátky zájemcům s kompletním bezplatným servisem po dobu 4 let, poté se stal majetkem uživatele.

Konstrukce přijímače vychází z osvědčeného modelu 4244U Aramis z roku 1971. Šikmo uložené šasi, jediná deska plošného spoje obsahuje veškeré obvody, vyjma kanálového voliče. Vstupní obvody, obrazová a zvuková mezifrekvence jsou osazeny tranzistory, koncový zesilovač zvuku, vychylovací obvody a zdroj vysokého napětí elektronkami.

Dřevěná skříň, plastová maska, hliníkový panel potenciometrů. Černý lem kolem obrazovky.


Description: VHF TV receiver with UHF converter for 24. OIRT channel, powered from AC net 220V/50Hz. Antiimplosive 61 cm picture tube, tape recorder sound output, printed circuit board. Wooden cabinet, plastic mask and back cover.
