Tesla 4316U "Devín"

4316U Devín 4316U Devín
Rok výroby/ Production: 1959

Elektronky/ Tubes: PCC84, 3x PCF82, 3x EF80, PABC80, 2x PL82, ECC82, PL81, PY83, DY86, 430QP44, 1NN40, 40VS380.


Servisní dokumentace. Service manual.

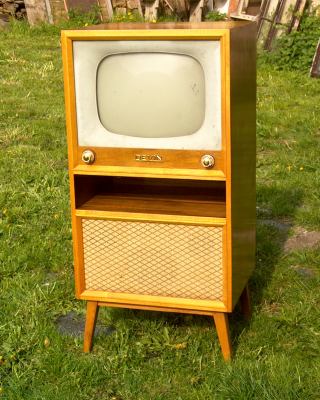

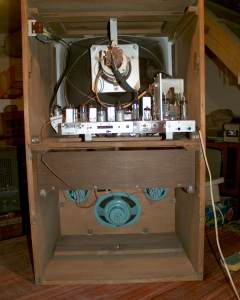

Popis: Skříňový šestikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz) a napájením 220V/50Hz. Obrazovka s úhlopříčkou 43 cm a ochranným sklem, na přední stěně vlevo knoflík pro ovládání hlasitosti s vypínačem sítě, vpravo přepínač kanálů a dolaďování. Pod spodní hranou regulátor kontrastu, řádkového a snímkového kmitočtu, jasu. Na zadní stěně regulátor zaostření, výška obrazu a linearita. Dřevěná skříň, papírová spodní a zadní stěna, 1 oválný a dva kulaté výškové reproduktory ve spodní části skříně. Demontovatelný podstavec s nožičkami.


Description: 6 channel superheterodyne TV console receiver with OIRT 6,5 MHz sound system and 220V/50Hz operation. Square 43 cm diameter picture tube with protective glass. Wooden cabinet, paper bottom and back covers. On front panel from left volume/power switch control, under mask contrast, vertical /horizontal synchronization, brightness. Right knob is for carousell channel switch and tuning. 1 oval and 2 round speakers on bottom part of cabinet. Detachable stand.
