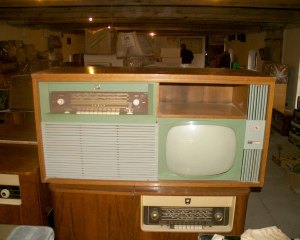

Tesla 4325A "Ametyst Sektor"

Rok výroby/ Production: 1963

Televizní hudební skříň - kombinace upraveného televizního příjímače 4106U "Ametyst" a rozhlasového přijímače 805A "Filharmonie", vestavěná v typizované skříňce sektorového nábytku U100. Oba přístroje se při opravě vyjímají zepředu.

Televizní přijímač
Elektronky: PCC84, 3x PCF82, 4x EF80, PABC80, PL82, PCL82, ECH81, PL83, PL36, PY83, DY86, AW43-88, 7NN40


Servisní dokumentace. Service manual.

Popis: Dvanáctikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Napájení 220V/50Hz. Obrazovka s úhlopříčkou 43 cm a vychylovacím úhlem 110 stupňů. Vedle obrazovky přepínač funkcí a kanálů s doladěním. Pod krytem regulátor kontrastu, řádkového a snímkového kmitočtu, jasu. Televizor využívá výkonový zesilovač radiopřijímače. Na rozdíl od původního Ametystu má Sektor obrazovku s vychylovacím úhlem 110 stupňů, kvůli normalizované hloubce skříně 37 cm..

Rozhlasový přijímač
Elektronky: ECC85, ECH81, 2x 6F31, 2x 6B32, 2x 6CC41, 2x PL82, EM80, 2x B250C100

Popis: Devítiobvodový (VKV OIRT), osmiobvodový (KV, SV, DV) superhet s tlačítkovým přepínáním rozsahů, šířky pásma a gramoreprodukce, plynulou regulací výšek a basů, elektronickým indikátorem vyladění, natáčecí feritovou anténou a dvojčinným výkonovým zesilovačem o výkonu 6W. 4 reproduktory, jeden kruhový, průměr 270 mm, 2 oválné 200x150 mm, jeden elektrostatický výškový.


TV console - based on the TV receiver 4106U "Ametyst" and radio receiver 805A "Filharmonie".

TV receiver
Tubes: PCC84, 3x PCF82, 4x EF80, PABC80, PL82, PCL82, ECH81, PL83, PL36, PY83, DY86, AW43-80, 7NN40

Description: 12 channel VHF OIRT TV receiver for 220V/50Hz AC power. 43 cm picture tube with protective glass, wooden cabinet. Channel caroussel switch and function switch on right side, brightness, contrast and synchronisation controls under cover.

Radio receiver
Description: 9 circuit AM (SW, MW, LW), 10 circuit FM superheterodyne powered from AC net 120-220V/50Hz. Keyboard function switch, tube tuning indicator, 4 speakers for 3D sound, bass/treble control, push-pull 6W amplifier, glass scale.
