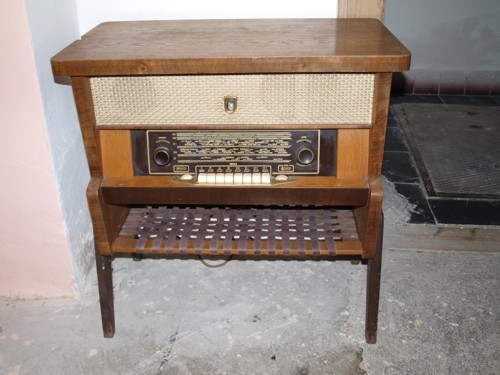

Tesla 628A

Rok výroby/ Production: 1957/59 (Tesla Přelouč, n.p.)

Elektronky/ Tubes: ECH81, 6F31, 6B32, 6CC41, 6L31, EM80, AZ11

Popis: Šestiobvodový (KV1, KV2, SV1, SV2, DV) superhet s napájením ze střídavé sítě. Tlačítkové přepínání vlnových rozsahů a vypínání přijímače, elektronkový indikátor vyladění, oddělená regulace výšek a hloubek, regulátor výšek zároveň ovládá šířku pásma. 3 reproduktory, oválný 200 x 150 mm, 2 výškové kulaté o prům. 100 mm, skleněná stupnice, dřevěná skříň, mosazné lišty, přihrádka pro časopisy, stojanová lampa se stínítkem (na obrázku chybí). Přijímač je odvozen ze základního typu 624A Chorál.


Description: 6 circuit AM (SW1, SW2, MW, LW) superheterodyne powered from AC net 120-220V/50Hz. Bandwidth/tone control, tube tuning indicator, oval speaker 200 x 150 mm and 2 round 100 mm high tone speakers, bass/treble control, glass scale, wooden cabinet, metal lines, box for magazines, stand lamp (not shown). Based on the 624A Chorál chassis.
