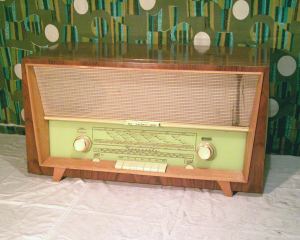

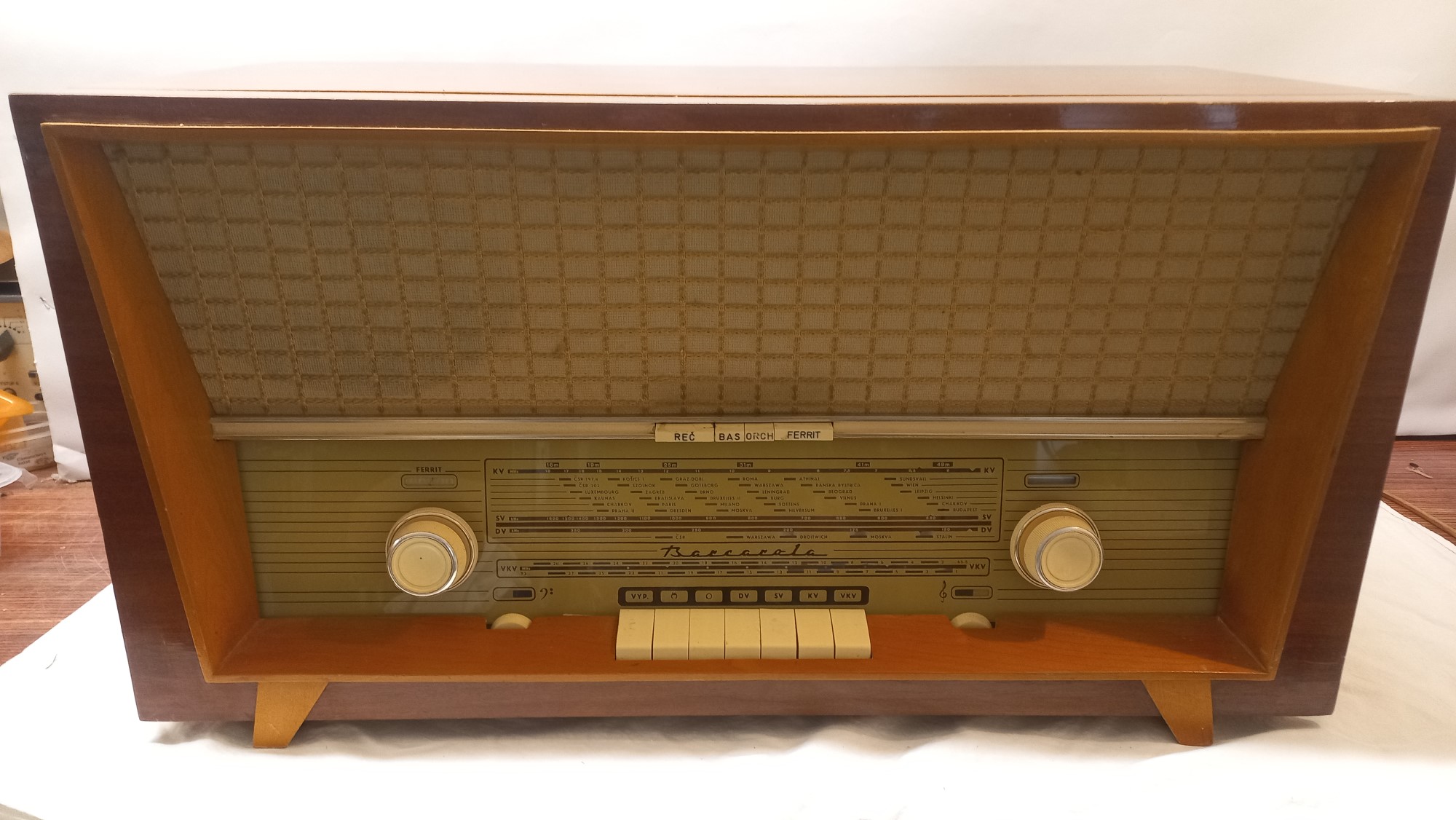

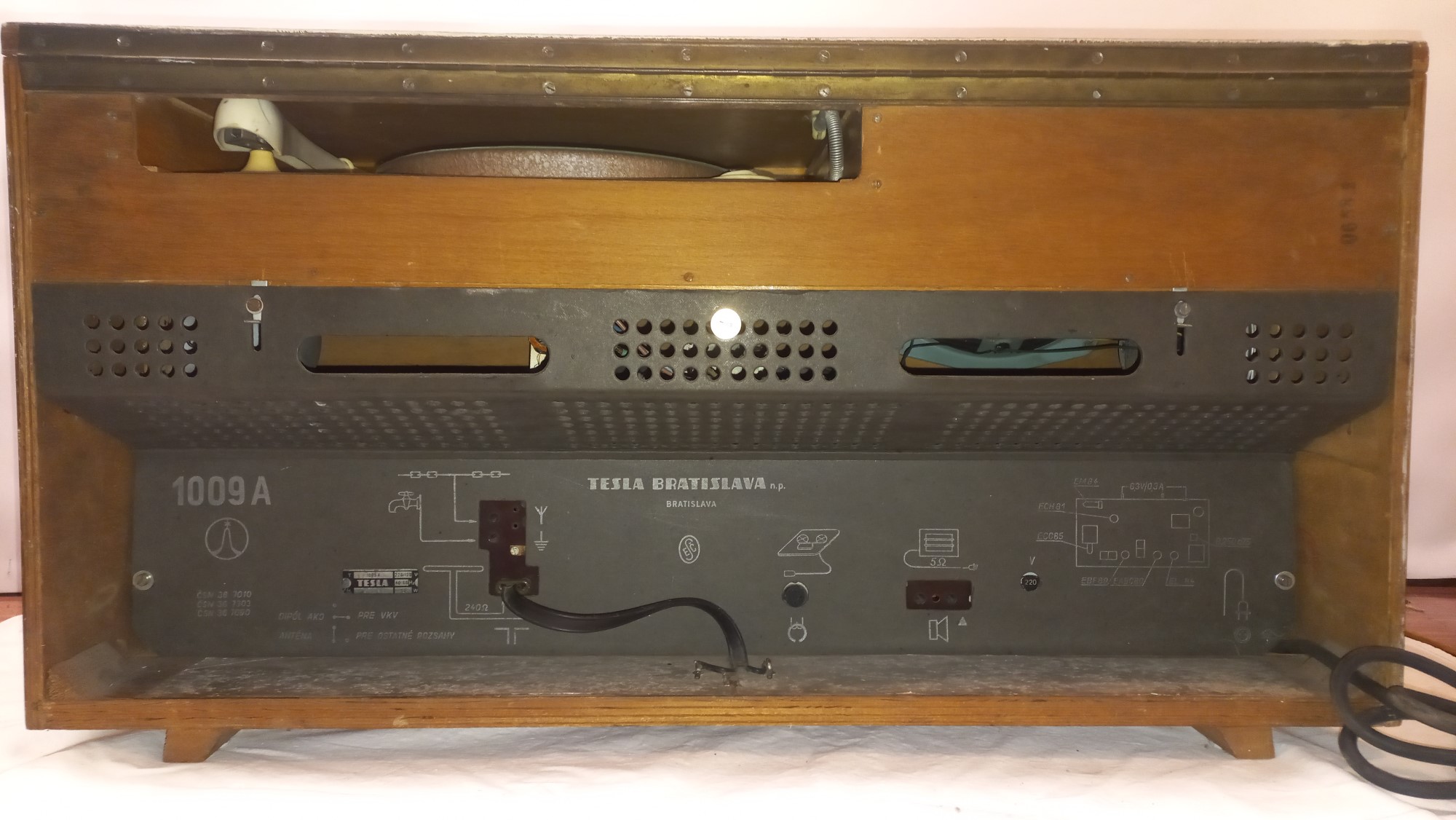

Tesla 1009A "Barcarola"


Rok výroby/ Production: 1961/64 (Tesla Bratislava, n.p.)

Elektronky/ Tubes: ECC85, ECH81, EBF89, EABC80, EL84, EM84

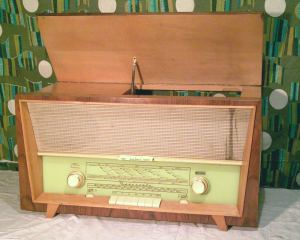

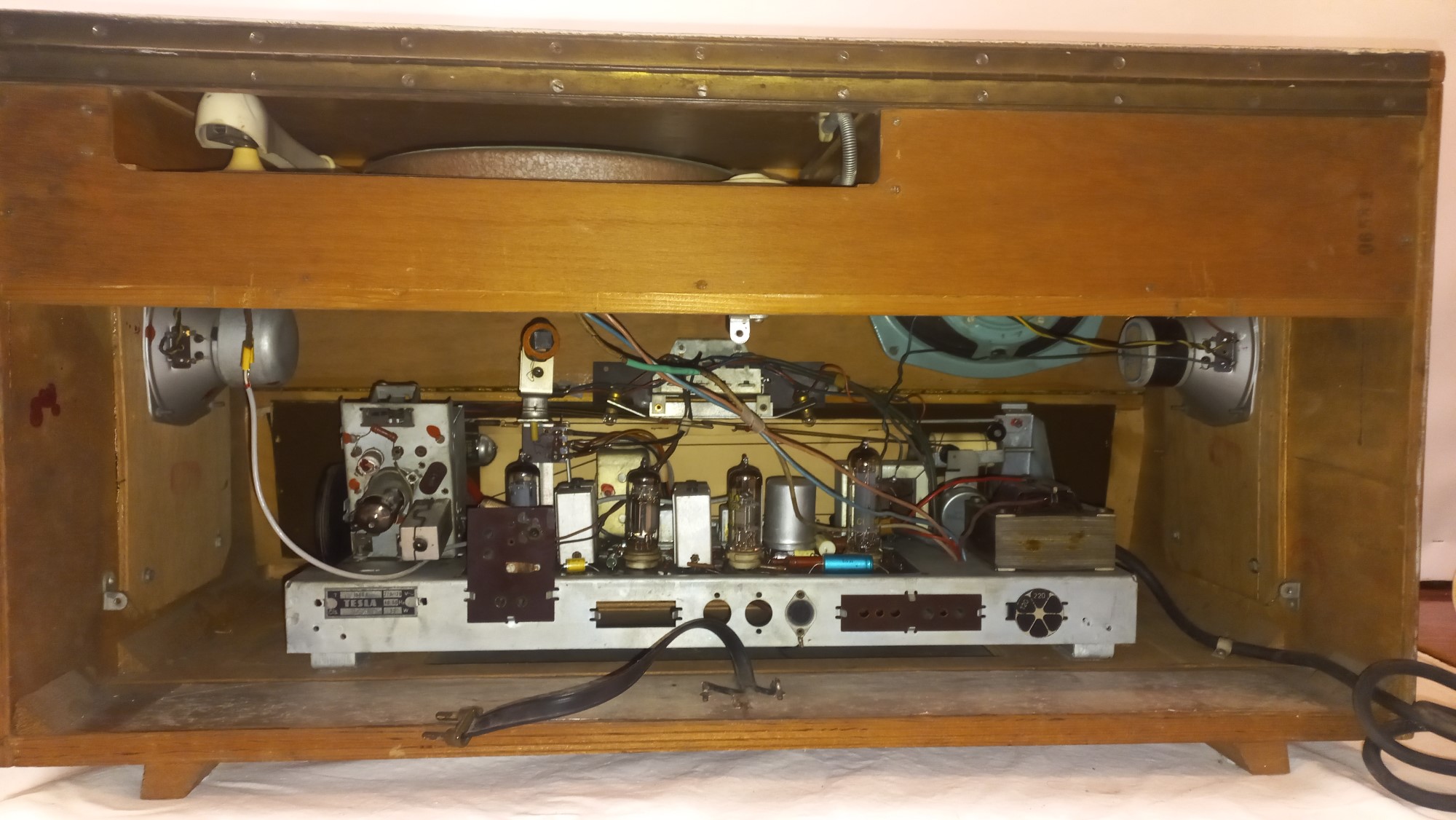

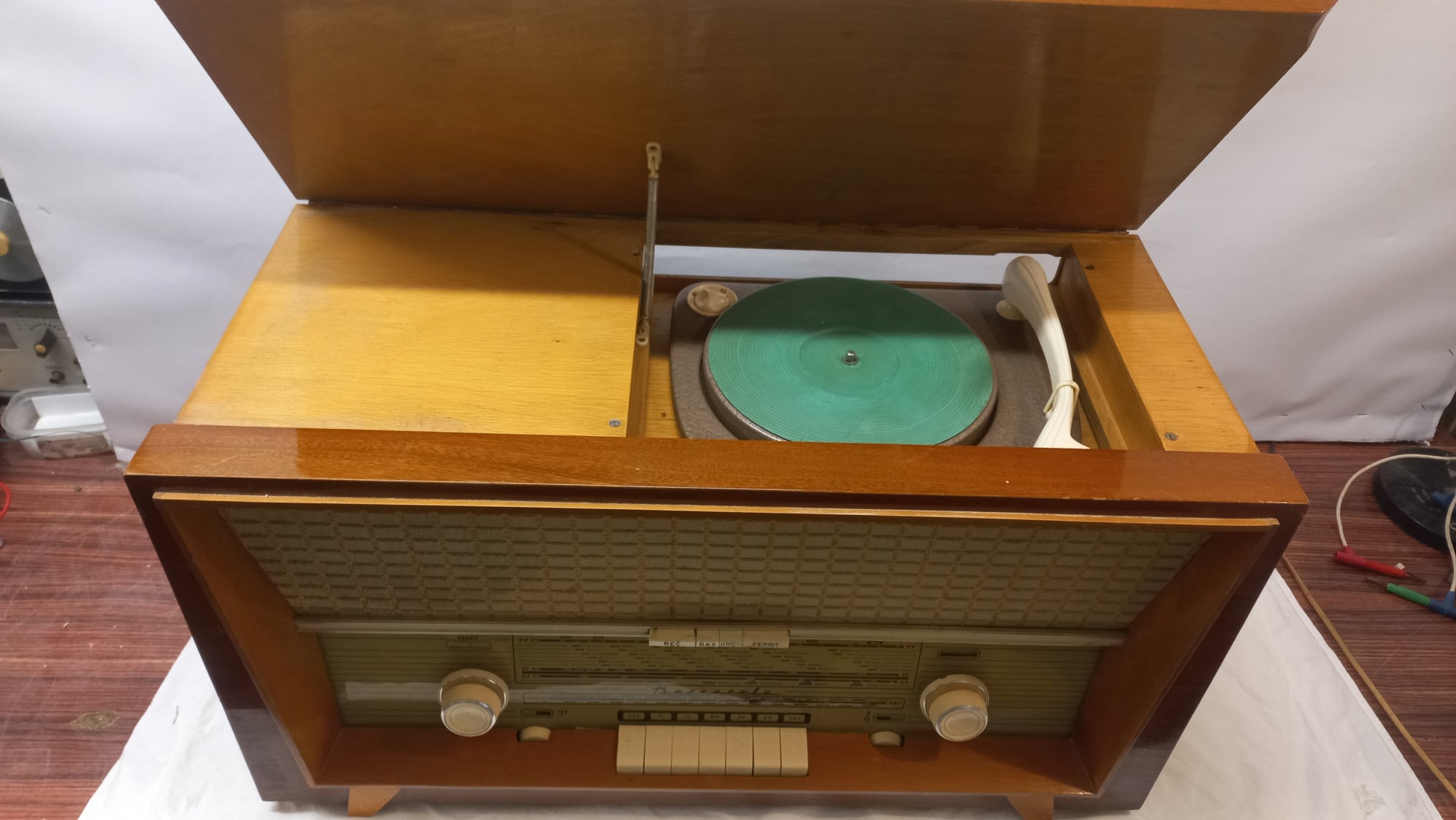

Popis: Šestiobvodový (KV, SV, DV) - osmiobvodový (VKV OIRT) superhet s napájením ze střídavé sítě, doplněný čtyřrychlostním gramofonem H205. Tlačítkové přepínání vlnových rozsahů, vypínání přijímače, přepínání tónových rejstříků a feritové antény, oddělená regulace výšek a hloubek, natáčecí feritová anténa, selenový usměrňovač B250C75, plošné spoje. 3 reproduktory, oválný 200 x 150 mm a 2 kruhové o prům. 100 mm, skleněná stupnice, dřevěná skříň.

U novější série odpadají optické ukazatele polohy ovladačů výšek a hloubek, jsou osazeny modernější reproduktory a změny v zapojení. Přijímač je typu 532A "Echo". Vývozní verze měla VKV rozsah CCIR 87,5-100 MHz.

Barcarola je píseň italských gondolierů, též známá skladba J. Offenbacha.


Description: 6 circuit AM (SW, MW, LW), 8 circuit FM (OIRT) superheterodyne powered from AC net 120-220V/50Hz. Rotate ferrite antena, keyboard function switch, bass/treble control, selenium rectifier B250C75, printed circuit board. Oval speaker 200 x 150 mm and 2 round 100 mm high tone speakers for 3D sound. Wooden cabinet, glass scale, gramoplayer H205 (16, 33, 45, 78 rpm). Based on the 532A "Echo" receiver.
