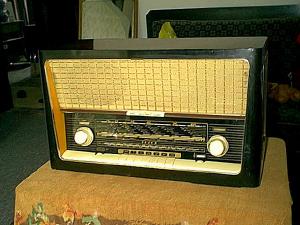

Tesla 532A "Echo"

Rok výroby/ Production: 1960/64 (Tesla Bratislava, n.p.)

Elektronky/ Tubes: ECC85, ECH81, EBF89, EABC80, EL84, EM84

Cena / Price (1961): 1400,- Kčs


Popis: Šestiobvodový AM (KV, SV, DV) - osmiobvodový FM (VKV OIRT) superhet s napájením ze střídavé sítě. Tlačítkové přepínání vlnových rozsahů, vypínání přijímače, přepínání tónových rejstříků a feritové antény, oddělená regulace výšek a hloubek, natáčecí feritová anténa, selenový usměrňovač B250C75, plošné spoje. 3 reproduktory, oválný 200 x 150 mm a 2 kruhové o prům. 100 mm, skleněná stupnice, dřevěná skříň. Přijímač se vyráběl rovněž jako stolní gramorádio 1009A "Barcarola" a stojanové gramorádio Supraphon LE680. Vývozní verze měla VKV rozsah CCIR 87,5-100 MHz.

Přijímače první série mají na stupnici nápis Tesla, nápis Echo je samostatně z plastu na ozvučnici přístroje. Ovladače basů a výšek mají optické indikátory polohy. Modernizovaná verze má nápis Echo přímo na stupnici, odpadly indikátory tónových clon, deska plošného spoje už není z cuprextitu, ale cuprexkartu, patice elektronek jsou místo keramických bakelitové, jsou osazeny nové typy reproduktorů a došlo ke změně zapojení vstupních obvodů. U části série jsou místo vroubkovaných hladké knoflíky.


Description: 6 circuit AM (SW, MW, LW), 8 circuit FM OIRT superheterodyne powered from AC net 120-220V/50Hz. Rotate ferrite antena, keyboard function switch, bass/treble control, selenium rectifier B250C75, printed circuit board. Oval speaker 200 x 150 mm and 2 round 100 mm high tone speakers for 3D sound. Wooden cabinet, glass scale. Chassis was used also in radiogram 1009A "Barcarola" and console Supraphon LE680.
