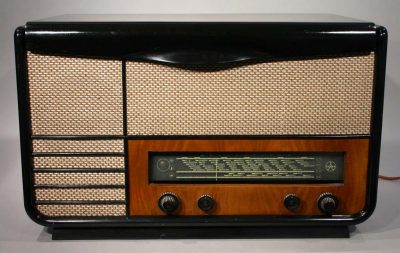

Tesla 512008 "ZZ IV"

Rok výroby/ Production: 1951 (Tesla Pardubice, n.p.)

Elektronky/ Tubes: ECH21, 3x EF22, EBL21, 2x EBL1, EM11, AZ12

Popis: Šestiobvodový (KV, SV, DV) superhet s napájením ze střídavé sítě. Výkonový zesilovač s výstupem 100V, gramofon s rychlostí 78 ot., plynulou regulací otáčení a piezoelektrickou přenoskou s otočnou hlavou na výměnné ocelové jehly, piezoelektrický mikrofon s předzesilovačem na sklopném stojánku s vypínačem. Dřevěná skříň, sklopné víko, misky na jehly, kontrolní reproduktor o prům. 200 mm. Rozhlasová část má pásmové ladění na KV, elektronkový indikátor vyladění, přepínač šířky pásma. Přístroj byl určen jako malá rozhlasová ústředna do továren a škol. Proto má oddělený výkonový zesilovač s výkonem 8W a 100voltový výstup pro reproduktorový rozvod. Mikrofon se zapíná vyklopením do svislé polohy, činnost je indikována žárovkou. Přijímač je typu "Harmonie".


Description: 6-circuit AM superheterodyn (SW, MW, LW) powered from AC net. Power push-pull amplifier 8W/100V, 78 rpm player with crystal pick-up, crystal microphone with switch, tube tuning indicator, check round speaker 200 mm, band spread on SW band, tone/bandwidth control knob. Equipment was used like small factory or school broadcasting exchange. Based on the "Harmonie" receiver.
