Tesla 1105A "Viola"


Rok výroby/ Production: 1959/61 (Tesla Přelouč, n.p.)

Elektronky - Přijímač/ Tubes - receiver: ECC85, ECH81, 2x 6F31, 2x 6B32, 2x 6CC41, 2x PL82, EM80

Elektronky - magnetofon/ Tubes - tape recorder: EF86, ECC83, EL84, EM81, EZ80

Cena / Price (1961): 6700,- Kčs

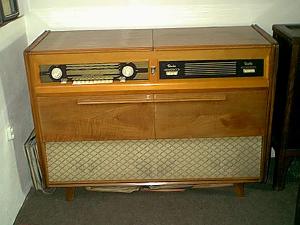

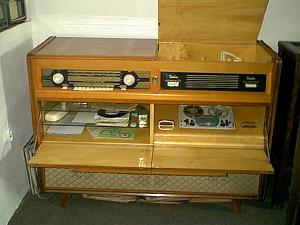

Popis: Hudební skříň - kombinace radiopřijímače, gramoměniče, magnetofonu s reproduktorovou sestavou v jedné skříni. Zpředu pod levými dvířky prostor pro gramodesky, vpravo pro magnetofon.

Přijímač: Tesla 805A "Filharmonie", osmiobvodový AM (KV1, KV2, SV1, SV2, DV) a desetiobvodový FM (VKV OIRT) superhet. Tlačítkové přepínání rozsahů, šířky pásma a gramoreprodukce, plynulá regulace výšek a basů, elektronkový indikátor vyladění, 2 selenové usměrňovače B250C100, natáčecí feritová anténa, dvojčinný výkonový zesilovač 6W.

Gramofon: Samočinný měnič MD1 nebo MD020 na 10 desek o průměru 17, 25 nebo 30 cm s automatickým rozlišovačem průměru, rychlosti 16, 33, 45, 78 ot/min, funkce opakování téže desky, přeskočení desky, vypnutí po přehrátí poslední desky. Ve funkci přehrávání jednotlivých desek ruční volba průměru desky. V příslušenství středovka pro jednu desku, středovka pro 10 desek s běžným středovým otvorem a středovka pro SP desky o průměru 17 cm a velkým středovým otvorem. Krystalová přenoska s dvěma safírovými hroty pro standardní a dlouhohrající desky.

Magnetofon: Tesla ANP210 "Sonet Duo", dvoustopý, rychlost 4,75 a 9,5 cm/s, rychlé převíjení oběma směry, cívky o průměru 13 cm, magické oko jako indikátor modulace při nahrávání, třímístné počitadlo. Kmitočtový rozsah při 9,5 cm 50-10000 Hz. V příslušenství piezoelektrický mikrofon se stojánkem. Magnetofon lze z hudební skříně vyjmout a používat samostatně.

Reproduktory: 5, jeden basový kruhový 270 mm, 2 středové kruhové 200 mm a 2 kruhové výškové 100 mm vyzařující dopředu. Tlačítkové ovládání funkce reproduktorové soustavy - plastická reprodukce změnou polarity středotónových reproduktorů.

Změna v provedení: První část série byla osazena jednorychlostním magnetofonem ANP201 Sonet, u prototypu byly na čelní desce vpravo prohozeny tlačítkové sestavy a mřížky výškových reproduktorů oproti fotografii, tzn. reproduktory byly na okraji masky a tlačítka uprostřed, spodní hrany skříně byly zaoblené.

Viola je strunný smyčcový hudební nástroj se čtyřmi strunami laděnými v čistých kvintách: c, g, d1, a1. V orchestru a smyčcových souborech slouží jako střední altový hlas, přičemž vyšší hlasy hrají housle a nižší violoncella a kontrabasy.


Description: Radio console with gramo player and tape recorder powered from AC net 120-220V/50Hz.

Receiver: 8 circuit AM (SW1, SW2, MW1, MW2, LW), 9 circuit FM superheterodyne. Rotate ferrite antena, tube tuning indicator, 2 selenium rectifiers B250C100, wave keyboard switch, bass/treble control, push-pull power amplifier 6W. Based on the 805A "Filharmonie" chassis.

Gramo player: Automatic changer MD1 or MD020 for 10 records, 16, 33, 45, 78 rpm, sensor for different diameter records (17, 25, 30 cm), switch off after last record, replay.

Tape recorder: Tesla ANP210 "Sonet Duo", portable, 2- tracks, 2 speed 4,75 - 9,5 cm/s, forward/review function, pause, vacuum tube record indicator, tape counter. Frequency range 50-10000Hz (9,5 cm/s). Recorder could be used separately from console.
