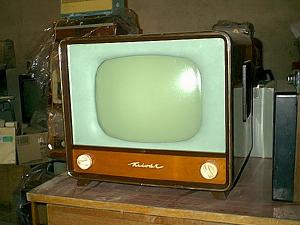

Tesla 4111U "Kriváň"

Rok výroby/ Production: 1960/62 (Tesla Orava, n.p.)

Elektronky/ Tubes: PCC84, 2x PCF82, 5x EF80, PABC80, PL82, PCL82, ECC82, PL81, PY83, DY86, 430QP44, 7NN41, 40VS380 (selenový usměrňovač).


Popis: Dvanáctikanálový televizní přijímač - superhet s mezinosným zpracováním zvuku dle normy OIRT (6,5 MHz). Obrazovka s úhlopříčkou 43 cm, na přední stěně vlevo knoflíky pro ovládání hlasitosti s vypínačem sítě, tónová clona, vpravo přepínač kanálů a dolaďování. Pod spodní hranou regulátor kontrastu, řádkového a snímkového kmitočtu, jasu. Na zadní stěně konektor pro kabelové dálkové ovládání 4PN05014, regulátor zaostření, vyjasňovač, výška obrazu a linearita. Vyjímatelné přední ochranné sklo umožňuje dle potřeby čistit obrazovku od prachu. Přijímač je stejné konstrukce, jako 4110U "Oravan", jen s větší obrazovkou.


Description: All tube TV receiver with 12 channel carousel program switch. Sound system 6,5 MHz (OIRT). Picture screen with 43 cm diameter. Knobs on front side: left side - volume/power switch and tone control, right side - channel carousel switch and tuning. Knobs under mask - from left to right - contrast, horizontal and vertical synchronization, brightness. On back side connector for cable remote control 4PN05014 (volume, brightness), horizontal size and linearity, magnetic focus, antenna. Wooden cabinet, glass protection of screen. The same chassis, like 4110U "Oravan", only bigger 43 cm screen.
