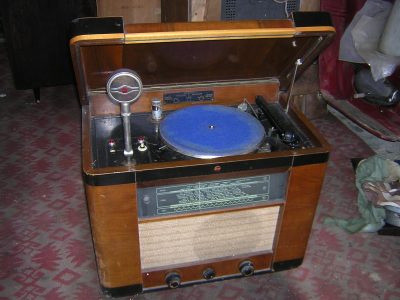

Tesla 512000 "ZZ"

Rok výroby/ Production: 1948 (Tesla Hloubětín a Tesla Pardubice, n.p.)

Elektronky/ Tubes: 2x ECH4, 3x EBL1, EF9, EM4, AZ4 (AZ12)

Popis: Sedmiobvodový (KV, SV, DV) superhet s napájením ze střídavé sítě 110, 125, 145, 200, 220 a 245V, příkon 130W při plném provozu. Výkonový zesilovač s výstupem 100V, gramofon s rychlostí 78 ot., plynulou regulací otáčení a elektromagnetickou přenoskou s otočnou hlavou na výměnné ocelové jehly, piezoelektrický mikrofon s předzesilovačem na sklopném stojánku s vypínačem. Dřevěná skříň, sklopné víko, misky na jehly, kontrolní reproduktor o prům. 216 mm, elektronkový indikátor vyladění. Přístroj byl určen jako malá rozhlasová ústředna do továren a škol. Proto má oddělený výkonový zesilovač s výkonem 10W a 100voltový výstup pro reproduktorový rozvod. Mikrofon se zapíná vyklopením do svislé polohy, činnost je indikována žárovkou. Přijímač je typu 845A "Beseda".


Description: 7-circuit AM superheterodyn (SW, MW, LW) powered from AC net 110, 125, 145, 200, 220 and 245V, max 130W. Power push-pull amplifier 10W/100V, 78 rpm player with magnetic pick-up, crystal microphone with switch, tube tuning indicator, check round speaker 216 mm. Equipment was used like small factory or school broadcasting exchange. Based on the 845A "Beseda" receiver.
